混录棚升级改造声学改造内容说明
专业的的电影终混棚及对白录音棚是运用***的数字电、声技术，高质、高效进行艺术创作和生产的场所，因此，终混棚和对白棚在设计上除了满足视觉美观的需求，更要求具备高品质的建筑声学环境。
根据实际使用需求，本项目的重点和难点是电影终混棚要同时做到和对白棚之间的良好声隔离度。初步的布局方案形成后，经过对现有房间严谨的声场模拟，尤其是对电影终混棚的混响时间曲线进行了多次模拟，根据模拟结果，并与杜比技术白皮书进行比对，几经修改调整，***终形成了现有的方案。
以下为声学设计时引用的标准
（1）杜比环绕声电影终混棚认证技术白皮书
（2）广播电视录播音室、演播室声学设计规范设计规范 GY/T5086-2012
（3）广播电视中心声学装修工程施工及验收规范GY/T5087-2012
（4）广播电视播音(演播)室混响时间测量规范 [标准号：GY5022-2007 ]
（5）广播电视中心技术用房容许噪声标准 [标准号：GYJ 42-1989 ]
（6）广播电视建筑设计防火规范(GY5067—2003)
（7）广播电视工程工艺接地技术规范GYT5084-2011
（8）建筑电气工程施工质量验收规范（GB 50303-2011）
（9）建筑与建筑群综合布线工程施工及规范（GB50312-2007）
（10）建筑装饰装修工程质量验收规范GB50210-2011
环绕声电影终混棚，标称面积170平米、结构层高7.6米.在电影终混棚的室型设计上，突破国内录音棚的传统设计，融入了当代国际先进的建筑声学设计理念，在室型上采用了符合声扩散需求的轴对称双梯多边形，既满足了杜比电影终混棚的房间声学比例要求，同时又满足了ITU-R BS1116推荐的多声道声学环境需求。房间在满足多声道电影后期混录制作的同时。还更多考虑到了商业用途，可满足当今各种音频格式的电影终混需求。
在终混棚的隔声处理上，采取了多重、重体的全悬浮结构，此悬浮结构是经过十多年的不断探索和改进所形成的成熟工艺，其空气隔声量平均可达75分贝，固体撞击声隔声量可达到60分贝以上。在终混棚的声场分布上，设计为ENDLIFE TO ENDDEAD方式，即前区为寂静区，后区为活跃区。在终混棚的前墙采用了大面积的声障板结构，声障板又3*15多层板以及100厚欧文斯康宁玻璃棉组成，后墙则局部采用了改进型的木质QRD扩散体，侧墙则设计为有指向性的吸声和赫姆霍兹共振器相结合的方式，用以更加准确的还原音箱的本真频响曲线，另外，在终混棚的后墙内及顶部内还特别设计了内藏悬吊式的低频声陷，可有效的抑制环绕声系统中次低频音箱容易引起房间低频驻波问题，使终混棚内的各个频率的频响曲线接近平直，提供了良好的监听、混音环境。
在电影对白录音棚和终混棚的隔声方面，考虑到本混录棚的工作声压级比较高，且低频的占比比较大，较容易产生低频的固体传声，因此决定采取一种新型隔声技术-双层轻体悬浮隔声墙和重体悬浮隔声地面相结合的组合结构。悬浮隔声墙体采用100*50方钢以及100厚轻钢龙骨复合12mm*3石膏板、10毫米厚GRC板、2*2.5毫米厚隔声毡错层布局，石膏板中间增加两道2毫米厚的阻尼隔声毡，龙骨内添100mm80K岩面隔声层（与主隔声加强结构间预留50mm厚的空气缓冲层），此做法可使***隔声量达75dBA以上(中高频区段)，平均隔声量达到60dBA。
在隔声门方面，采用了国际知名品牌的“音博士”全钢结构专业隔声门，门扇厚度约85毫米，门体总质量约160KG，门扇与门框之间采用了磁条启口密封处理，门扇与门框可通过磁性密封条自动紧密闭合在一起，进一步保障了密封效果，在隔声门安装时，门框内均采用了水泥砂浆灌注的方式，保证了门框的隔声效果。综合以上技术措施，保证了每樘门的平均隔声系数可达50DB-55DB。
电影终混棚的悬浮天花采用特制钢弹簧减震构件，使之与原房间顶棚真正做到完全弹性连接。顶部隔声结构采用4*12mm石膏板、阻燃多层板、GRC水泥压力板、阻尼隔声毡的复合隔声结构。
终混棚的悬浮隔声地面的工艺，采用80毫米厚120K岩棉作为弹性载体，基层采用18毫米厚竹胶板作为悬浮连接体，悬浮地面的主体采用110毫米厚钢筋混凝土，表面进行压光处理，此工艺可使楼层间的隔声达到65DBA以上，可***幅度的避免录音棚和其他房间的相互噪声干扰。
以下是对终混棚及对白录音棚的声学参数的设定：
总则：满足杜比对环绕声电影终混棚的各项参数要求，具体如下：
1.房间混响时间应控制在0.28s至0.45s之间，并能音乐丰满度、语言清晰度、层次感的要求；
2.墙面顶面的平均吸声系数控制在0.85至0.92之间；
3.噪声评价曲线为NC25（中央空调开启状态下）
4.房间内各个频率的频响曲线应接近平直，杜绝低频段（63HZ-200HZ）超过3DB的波峰或波谷。
5.房间内的混响曲线应满足杜比公司白皮书之规定。
6.终混棚与外界的隔墙的平均隔声量应不小于60dBA；
7.房间内不能有可听闻的声缺陷（比如颤动回声、驻波等），在大声压级回放声音时，房间内声学结构不能有共振声产生。

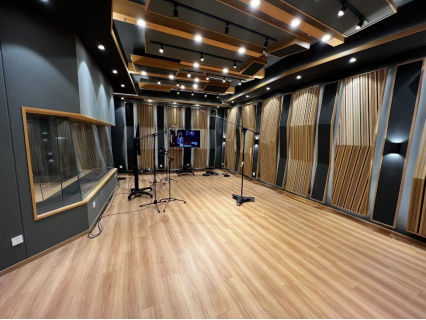

2：电影对白录音棚
总则：在满足影视剧台词录音的前提下，力求达到录音棚使用功能的多样性，满足对白类、独唱，单件乐器、小型乐队的不同类型录音对声学的需求。具体如下：
1.混响时间应控制在0.18s至0.28s之间，并能满足语言类清晰度、亲切感、音乐类丰满度的要求；
2.平均吸声系数应控制在0.85至0.95之间；
3.在录音室内适当增加35毫秒以前的早期反射声的比例，使人声部分表现更加清晰。
4.声学处理尽量做到有较大的“声空间”，并具有较好的声扩散能力；
5.录音室的噪声评价曲线为NR25（空调未开启状态）
6.录音室内的频响曲线应接近平直；低频（125HZ以下部分）允许适当上翘（15%以内）
7.录音室与外界的隔墙的平均隔声量应不小于55dB；
8.录音室与终混棚的隔墙的平均隔声量不应小于60dB;
9.房间内不能有可听闻的声缺陷（比如颤动回声、驻波等），在大声压级乐器录音时，房间内声学结构不能有共振声产生。

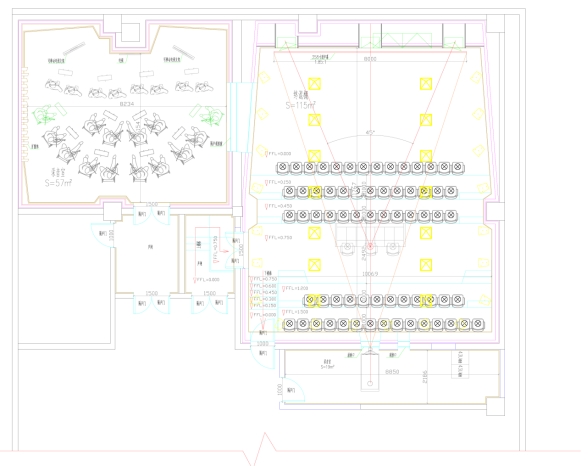

附1：平面设计图

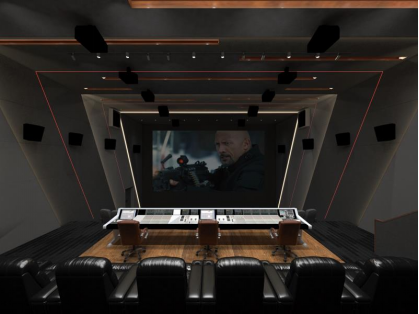

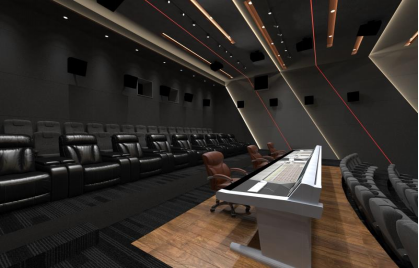

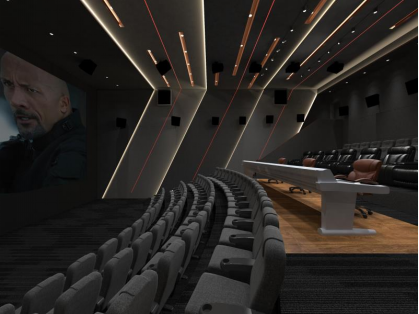

附2：效果示意图：
